螺旋錐齒輪和雙曲線齒輪主動輪安裝形式可分為懸臂式和騎馬式兩種．

1．懸臂式安裝

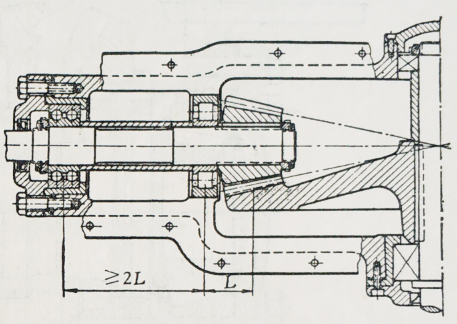

  懸臂式安裝的小輪兩個軸承之間的距離最少應等于2倍的懸臂長度(如圖)．  懸臂長度是指前軸承中心到小輪齒面寬中點之間的距離．小輪要有足夠的剛性，在重負荷下變形要小．

  懸臂式安裝一般用在扭矩較小的場合如小客車及輕型載重汽車上．齒輪剛性好的載重汽車中也有應用．

2．騎馬式安裝

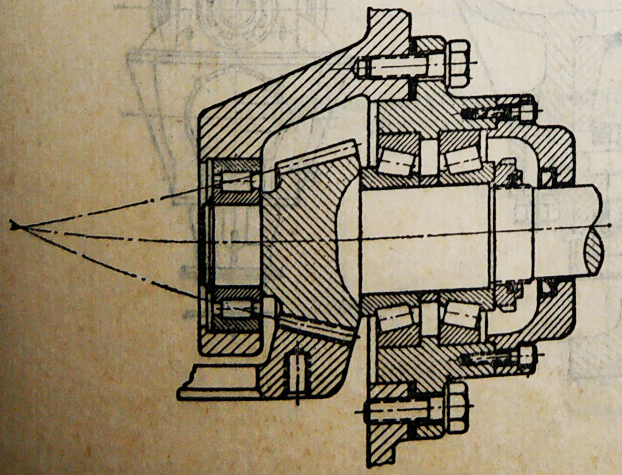

  當殼體中的空間允許時，應當設計成騎馬式安裝，見下圖．這樣的布置可以減小在負荷作用下小輪的變形．騎馬式安裝小輪必須有前軸頸，設計小輪前軸頸時應考慮到。

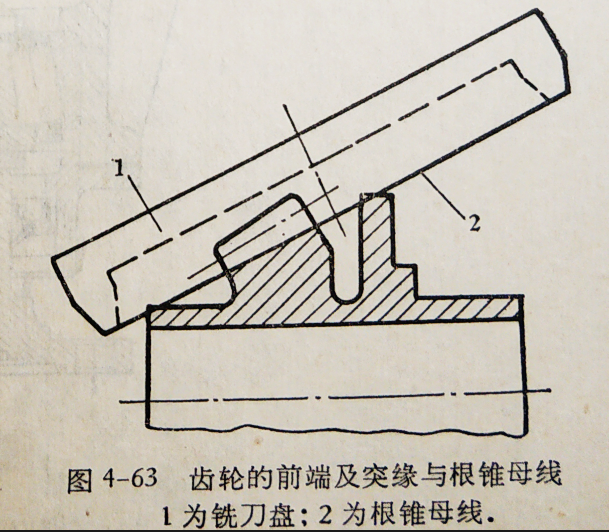

銑齒刀具和工件的干涉，如下圖所示．騎馬式安裝設計得當，則可以提高齒輪承載能力．
